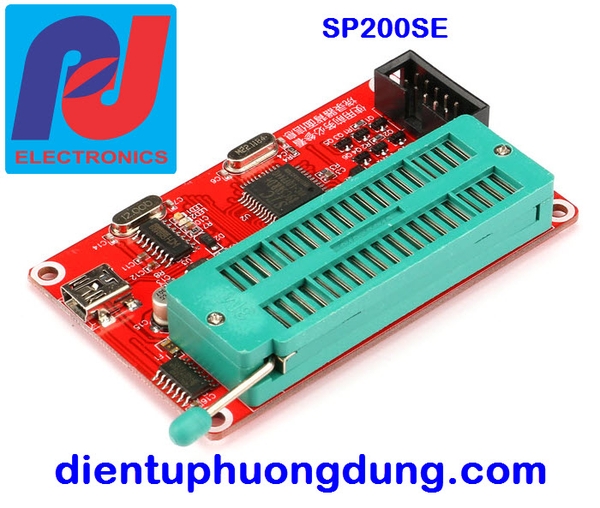

Mạch nạp SP200SE

Mạch nạp 8051 SP200SE  SP200S, Nạp cho các 8051 - Atmel,  Eprom 24C - 25C
( Phụ kiện kèm theo - Dây cáp USB, dây cáp nạp ISP)


SP200SE-USB programmer là mạch nạp giao tiếp USB dùng chip chuyên dụng USB-RS232, tốc độ cực nhanh, nhỏ gọn kích thước nhỏ gọn chất lượng cao. Support hầu hết các chip MCS-15 của Atmel, SSTvà Winbond, 24Cxx, 93Cx và một vài AVR

Hoàn toàn tương thích Windows 200/ XP/Vista /Window7

• Supports 89 series & serial EEPROM devices
• Cấp nguồn qua cổng USB (không cần cấp nguồn ngòai)
• Tốc độ nạp cao (8kb flash file trong 10 giây)
• Tự động nhận dạng phần cứng khi kết nối với phần mềm
• Tự động nhận dạng và kiểm tra ID chip khi thao tác
• Tích hợp bộ kiểm tra lỗi và so sánh
• Khóa chương trình, chống sao chép
• Socket ZIF-40 dễ dàng tháo và gắn chip
• Tự động  Erase/Lock/Verify
• Giao diện chứa thông tin và truy cập mới nhất khi lập trình
• Phần mềm rất thân thiện và dễ sử dụng
• Hỗ trợ nhiều dạng file Hex, BIN của Intel, Motorola, Tektronix...
• đơn giản và dễ sử dụng

• Phần Mềm :

  Phần mềm Willar programer chạy trên các hệ điều hành Windows XP & Win7, Win10


• Hướng dẫn sử dụng

• Mạch nạp chỉ hoạt động với cổng COM1 - COM9, khi cắm mạch vào và mở phần mềm nên chưa kết nối => kiểm tra cáp đã cắm chặt hay chưa. Sau đó kết nối lại bằng cách vào Hardware => Reconnect.... Nếu chưa được làm thì phải kiểm tra công COM.
• Thay đổi cổng COM bằng cách sau:
• Click chuột phải vào My Computer => Manage => Device Manager => Port (COM-LPT). Chọn Prolific USB to COM commPort (COM x), x<=10 thì mạch chạy. Click Dubble chuột trái => chọn Port Settings => Advandce => COM Portnumber => chọn COMx < COM10 => Ok  là xong.

  Tất cả các Chip 8/20/40-pin đều gắn chung trên cùng 1 socket, chân số 1 của chúng trùng nhau và nằm cùng chiều với cần gạt của ZIF40 (Cùng chiều với IC Master 40 pin trên mạch nạp xem minh họa chú thích trên bo mạch).

  Thao tác kết nối và nạp chip.

   Gắn chip trên ZIF socket:
• Chọn chip:  Click Device để chọn chíp => chọn chip cần sử dụng.
• Vào Setting => chọn chế độ cài đặt. Trong Auto Program Item => Select All ( chọn tất ).
• Vào Load => Open File Hex.
• Nhấn Auto => thực hiện chế độ nạp tự động.
• Quá trình thao tác thực hiện sẽ được hiển thị trạng thái trên giao diện.
•
  Sản phẩm bao gồm 1 mạch nạp + 1 dây USB.

   Phần mềm WLPRO V2.20  (1.9 MB)
  USB Driver For windows XP, Win 7, Win10
