Mạch nạp SP200S

Mạch nạp 8051 SP200S, Nạp cho các 8051 - Atmel,  Eprom 24C - 25C

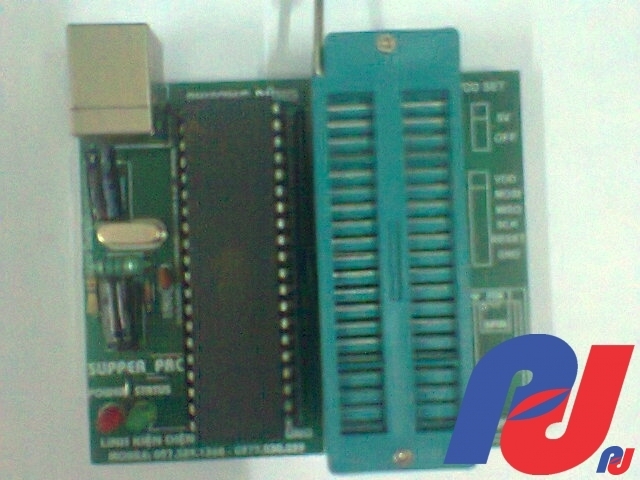

200S_USB Programmer (Simple Version)

Lưu ý:

• Đây là bản Simple version (Phiên bản đơn giản - Không hỗ trợ giao thức ISP và AVR)
  200S-USB Simple programmer là mạch nạp giao tiếp USB dùng chip chuyên dụng USB-RS232, tốc độ cực nhanh, nhỏ gọn kích thước nhỏ gọn chất lượng cao. Support hầu hết các chip MCS-15 của Atmel, SSTvà Winbond, 24Cxx, 93Cx và một vài AVR.

  Hoàn toàn tương thích Windows 200/ XP/Vista /Window7
• Supports 89 series & serial EEPROM devices
• Cấp nguồn qua cổng USB (không cần cấp nguồn ngòai)
• Tốc độ nạp cao (8kb flash file trong 10 giây)
• Tự động nhận dạng phần cứng khi kết nối với phần mềm
• Tự động nhận dạng và kiểm tra ID chip khi thao tác
• Tích hợp bộ kiểm tra lỗi và so sánh
• Khóa chương trình, chống sao chép
• Socket ZIF-40 dễ dàng tháo và gắn chip
• Tự động  Erase/Lock/Verify
• Giao diện chứa thông tin và truy cập mới nhất khi lập trình
• Phần mềm rất thân thiện và dễ sử dụng
• Hỗ trợ nhiều dạng file Hex, BIN của Intel, Motorola, Tektronix...
• đơn giản và dễ sử dụng

  ATMEL [MCU/MPU]
  AT89C51	AT89C51@PLCC44	AT89C51@TQFP44	AT89C52
  AT89C52@PLCC44	AT89C52@TQFP44	AT89S51	AT89S51@PLCC44
  AT89S51@TQFP44	AT89S52	AT89S52@PLCC44	AT89S52@TQFP44
  AT89S53	AT89S53@PLCC44	AT89S8252	AT89S8252@PLCC44
  AT89C1051	AT89C1051@SOIC20	AT89C2051	AT89C2051@SOIC20
  AT89C4051	AT89C4051@SOIC20
  ATMEL [Serial EEPROM]
  AT93C46	AT93C46@SOIC8	AT93C56	AT93C56@SOIC8
  AT93C66	AT93C66@SOIC8	AT24C01	AT24C01@SOIC8
  AT24C02	AT24C02@SOIC8	AT24C04	AT24C04@SOIC8
  AT24C08	AT24C08@SOIC8	AT24C16	AT24C16@SOIC8
  AT24C164	AT24C164@SOIC8	AT24C32	AT24C32@SOIC8
  AT24C64	AT24C64@SOIC8
  SST [MCU/MPU]
  SST89C54	SST89C54@PLCC44	SST89C54@TQFP44	SST89C58
  SST89C58@PLCC44	SST89C58@TQFP44	SST89C59	SST89C59@PLCC44
  SST89C59@TQFP44	SST89E54RD	SST89E54RD@PLCC44	SST89E54RD@TQFP44
  SST89E58RD	SST89E58RD@PLCC44	SST89E58RD@TQFP44	SST89E554RC
  SST89E554RC@PLCC44	SST89E554RC@TQFP44
  WINBOND [MCU/MPU]
  W78E51	W78E51@PLCC44	W78E51@TQFP44	W78E52
  W78E52@PLCC44	W78E52@TQFP44



• Phần mềm Willar programer chạy trên các hệ điều hành Windows 98, Me, 2000, NT, XP & Vista




  Hướng dẫn sử dụng

• Mạch nạp chỉ hoạt động với cổng COM1 - COM9, khi cắm mạch vào và mở phần mềm nên chưa kết nối => kiểm tra cáp đã cắm chặt hay chưa. Sau đó kết nối lại bằng cách vào Hardware => Reconnect.... Nếu chưa được làm thì phải kiểm tra công COM.
• Thay đổi cổng COM bằng cách sau:
• Click chuột phải vào My Computer => Manage => Device Manager => Port (COM-LPT). Chọn Prolific USB to COM commPort (COM x), x<=10 thì mạch chạy. Click Dubble chuột trái => chọn Port Settings => Advandce => COM Portnumber => chọn COMx < COM10 => Ok  là xong.

  Tất cả các Chip 8/20/40-pin đều gắn chung trên cùng 1 socket, chân số 1 của chúng trùng nhau và nằm cùng chiều với cần gạt của ZIF40 (Cùng chiều với IC Master 40 pin trên mạch nạp xem minh họa chú thích trên bo mạch).

  Thao tác kết nối và nạp chip.

  Gắn chip trên ZIF socket:
• Chọn chip:  Click Device để chọn chíp => chọn chip cần sử dụng.
• Vào Setting => chọn chế độ cài đặt. Trong Auto Program Item => Select All ( chọn tất ).
• Vào Load => Open File Hex.
• Nhấn Auto => thực hiện chế độ nạp tự động.
• Quá trình thao tác thực hiện sẽ được hiển thị trạng thái trên giao diện.
•
  Sản phẩm bao gồm 1 mạch nạp + 1 dây USB.

   Phần mềm WLPRO V2.20  (1.9 MB)
   USB Driver For windows XP, Win 7, Vista
