YF-S201 Cảm biến lưu lượng nước

YF-S201 Cảm biến lưu lượng nước, cảm biến lưu lượng chất lỏng.

- Chất liệu bằng nhựa bên trong có cánh quạt nước và cảm biến hall.
Khi nước chảy qua van cảm biến làm động cơ quay dẫn đến sự thay đổi trạng thái đầu ra của cảm biến Hall, đâu ra tín hiệu xung.

Thông số kỹ thuật:

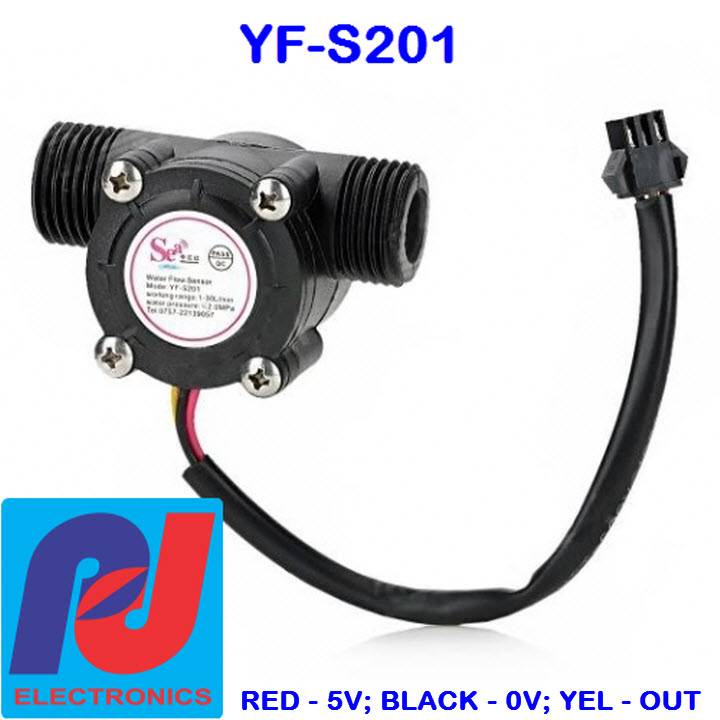

Ký hiệu dây cảm biến:

- Black (Đen): GND

- Red (Đỏ): VCC supply

- Yellow (Vàng): Tín hiệu ra của hall sensor

Tần số tín hiệu đầu ra: F=7.5xQ ( L/Phút)

Trong đó:

Q: Lưu lượng nước
F: Tần số tín hiệu đầu ra (Hz)
7.5: Hằng số
VD:
1L nước sẽ có công thức : 1x7.5x60 = 450 xung

Kết hợp với máy bơm mini 365 để bơm nước và đo lưu lượng.

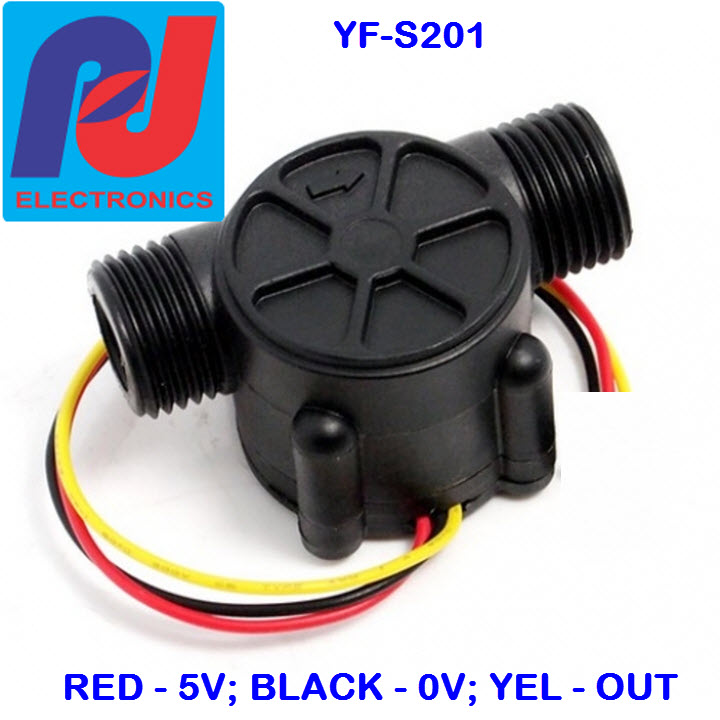

Ảnh sản phẩm thực tế.

Chú ý khi lắp đặt sản phẩm, dòng chảy theo chiều mũi tên trên sản phẩm.
