Module khống chế nhiệt W1209

Module khống chế nhiệt W1209 có thể hiển thị nhiệt độ đo được từ đầu đo lên 3 led 7 đoạn, đồng thời người dùng có thể điều khiển để đóng/ngắt relay khi so sánh nhiệt độ đo được với nhiệt độ cài đặt.

Ứng dụng: Kiểm soát nhiệt độ theo giá trị mong muốn của người dùng ứng dụng trong việc ấp trứng, đun nước, làm lạnh,…

Phạm vi điều chỉnh nhiệt: -50*C đến 110*C
Điện áp hoạt động: 12VDC
Đầu cảm biến: NTC (10K / 0.5%)
Nhiệt độ hoạt động: -10 đến 80*C
Dòng điện qua Relay: Tối đa 10A
Kích thước: 48 x 40mm
Dòng tĩnh: nhỏ hơn 35mA, Dòng hoạt động: Nhỏ hơn 65mA
Kích thước led 7 đoạn: 0.28inch màu đỏ.

Hướng dẫn sử dụng
Cấp nguồn 12v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.
Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.
Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:

• P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
• P1 để thiết lập trễ nhiệt độ t
• P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
• P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
• P4 để chỉnh sai số cho nhiệt độ đo
• P5 để thiết lập giá trị thời gian trễ
• P6 để thiết lập giá trị nhiệt độ trễ t

Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để lưu và trở về chế độ đo nhiệt độ.

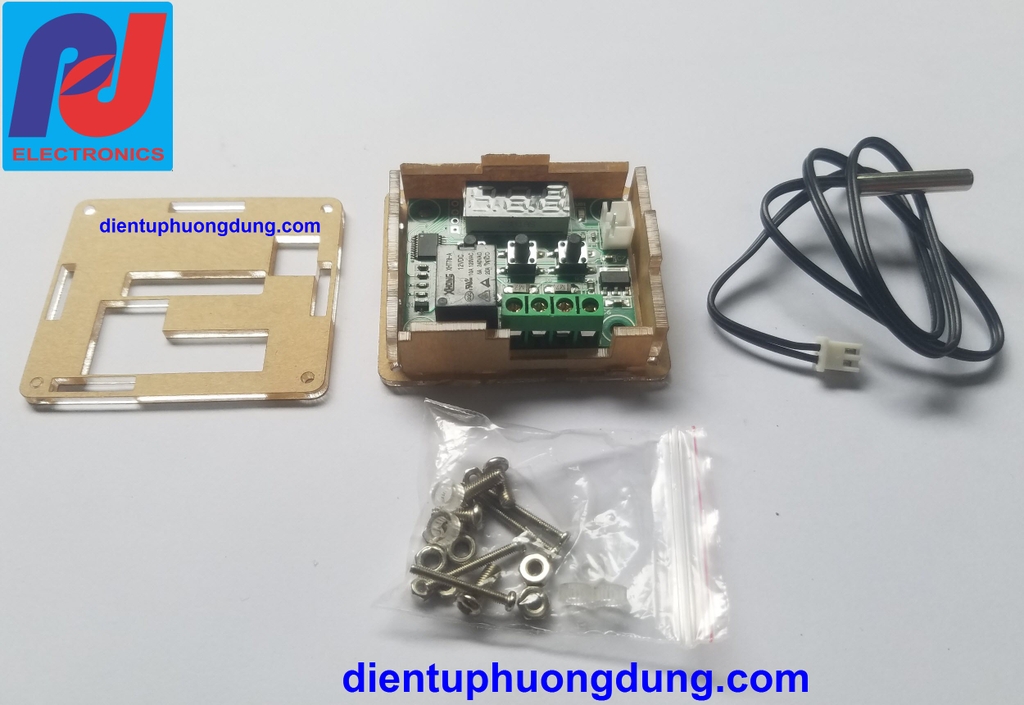

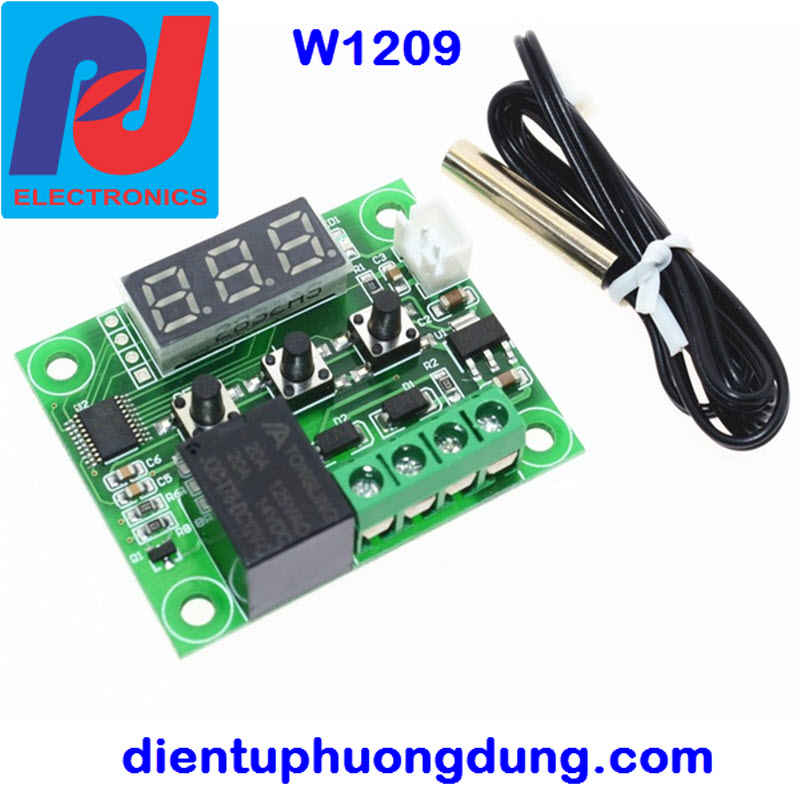

Ảnh sản phẩm:

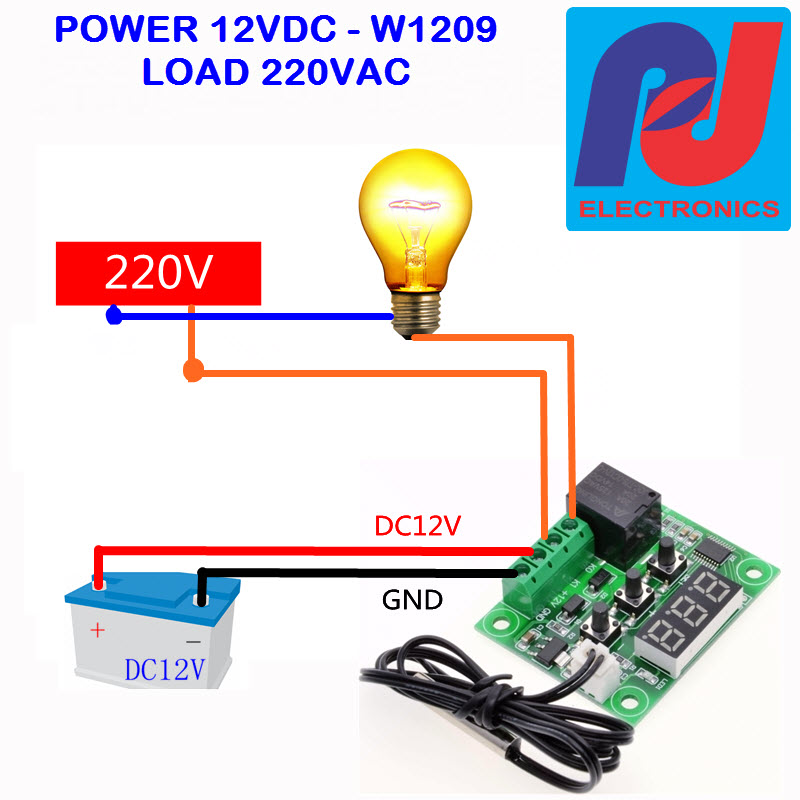

Sơ đồ kết nối với tải 220V, nguồn cấp cho mạch 12V

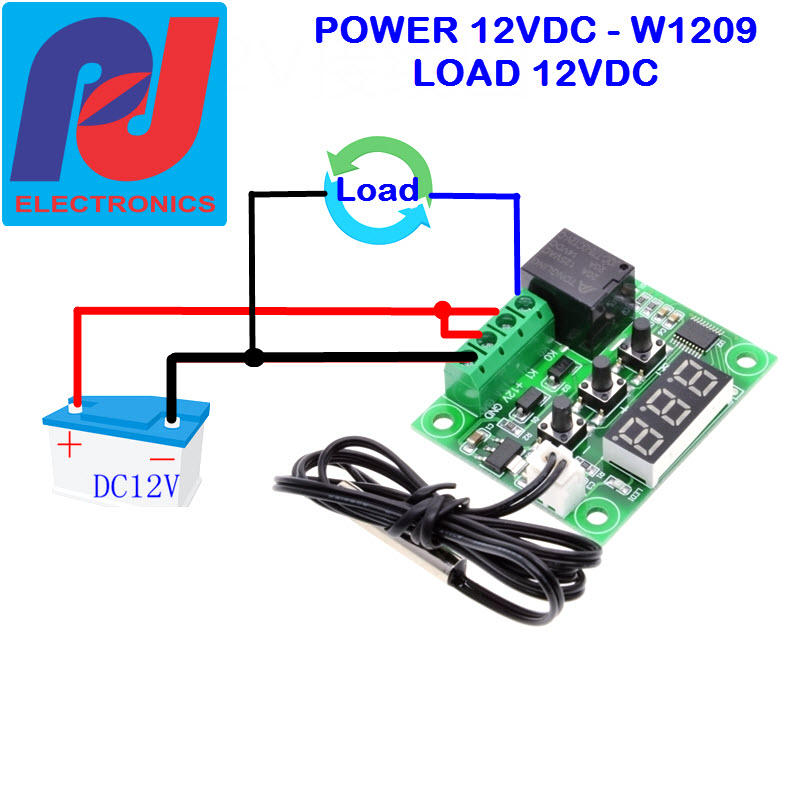

Sơ đồ kết nối với tải 12V, nguồn cấp cho mạch 12V
