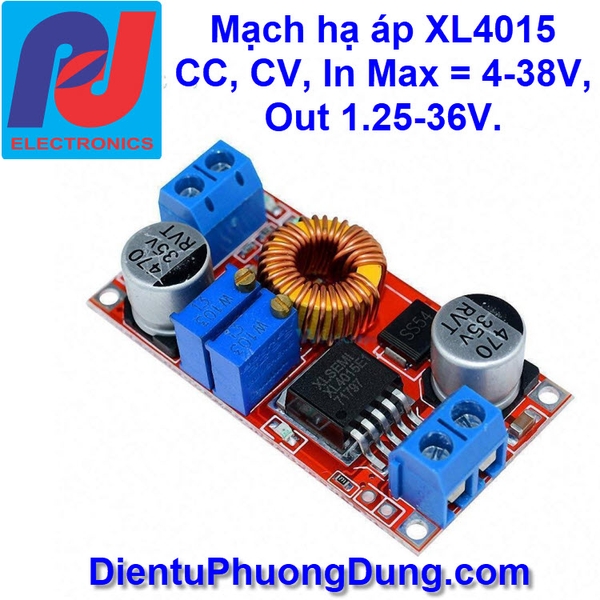

Mạch hạ áp XL4015 có chỉnh dòng

Mạch hạ áp XL4015 có chỉnh dòng.

Mạch có chức năng chỉnh áp và chỉnh giới hạn dòng đầu ra.

Ứng dụng cho mạch Sạc PIN.

Điện áp đầu vào: 4-38V DC.

Điều áp đầu ra: Tùy chỉnh 1.25 - 36VDC (dùng biến trở).

Dòng điện dầu ra: Tùy chỉnh 0-5A (dùng biến trở)

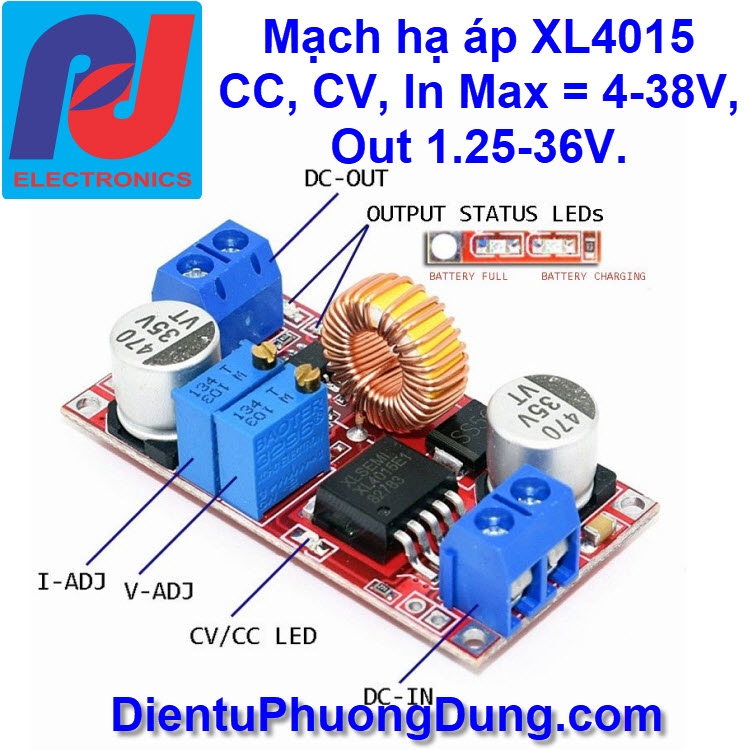

Mạch giảm áp DC XL4015 (5A) có chỉnh dòng được tích hợp IC Opamp so sánh tại đầu ra và biến trở chỉnh hạn mức dòng điện giúp đảm bảo an toàn khi sử dụng, trong các trường hợp quá dòng mạch sẽ cảnh báo qua đèn Led và tự ngắt.

Thông số kỹ thuật:

• IC chính: XL4015
• Điện áp đầu vào: 4~38VDC
• Điện áp đầu ra: 1.25 ~ 36VDC
• Dòng đầu ra tối đa: 5A
• Công suất tối đa :75W
• Hiệu suất : 96%
• Tần số xung: 180KHz
• Tích hợp Mosfet đóng ngắt tần số cao
• Tích hợp bảo vệ ngắn mạch,quá nhiệt
• Nhiệt độ làm việc : -40 ~ 125 độ C
• Kích thước: 67x26.2x15mm
• Trọng lượng : 25g
