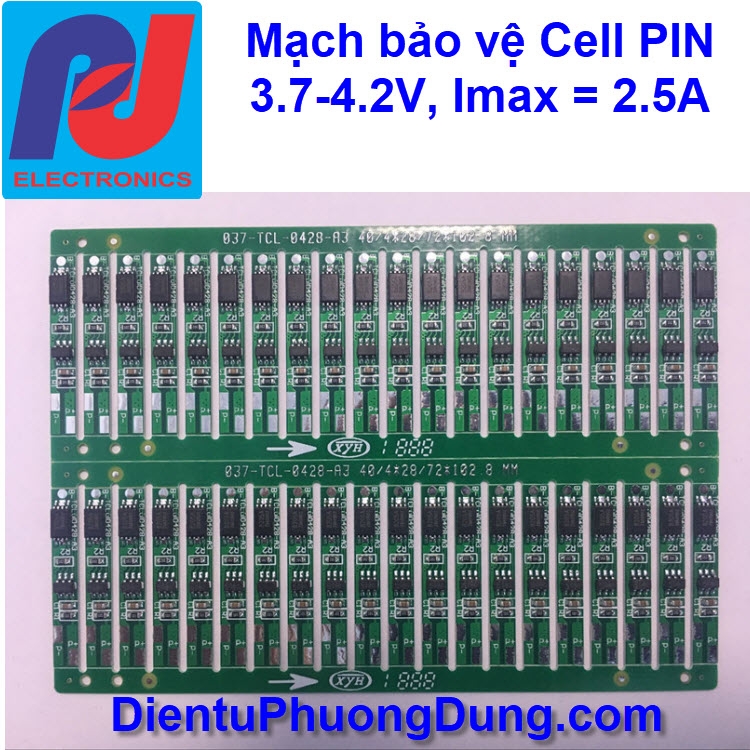

Mạch bảo vệ PIN 3.7-4.2V

Mô tả:
    IC chính sử dụng các linh kiện nhập khẩu nguyên bản của "Seiko". Với các chức năng sạc quá mức, xả quá mức, quá dòng, đoản mạch và các chức năng bảo vệ khác, nó được sử dụng cho pin lithium 3.7V có dung lượng và hình dạng khác nhau. Sử dụng IC bảo vệ Seiko Nhật Bản, VISHAY, AOS, IR và MOSFET chất lượng cao khác, tấm hệ số nhiệt độ thấp FR-4, được thiết kế tốt, tay nghề tốt, kiểm tra toàn diện. Kích thước nhỏ, phù hợp cho nhiều trường hợp yêu cầu tích hợp cao và chi phí thấp, nó có thể đáp ứng các yêu cầu hiệu suất khác nhau và đảm bảo độ an toàn và độ tin cậy tuyệt đối của bộ pin.

Thông số kỹ thuật:

• Điện áp phát hiện quá tải: 4,28 ± 0,05V
• Điện áp giải phóng quá tải: 4,26 ± 0,05V
• Điện áp phát hiện quá xả: 2,75 ± 0,1V
• Dòng phát hiện quá dòng: 2,5A

• Chức năng chính:

    Bảo vệ quá tải, bảo vệ quá tải, bảo vệ ngắn mạch, bảo vệ quá dòng.

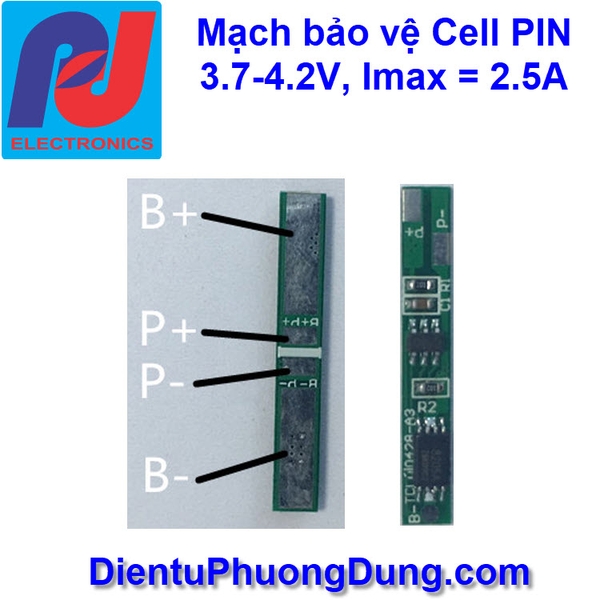

  Hướng dẫn hệ thống dây điện:

  B + được nối với cực dương của pin.

  B nối vào cực âm của pin.

  P + là cực dương của đầu vào đầu ra pin

  P- là cực âm của đầu ra và đầu vào của pin

• Kích thước: chiều rộng 04 * chiều dài 28mm

• Hình ảnh mặt trước của bảng bảo vệ như sau:
