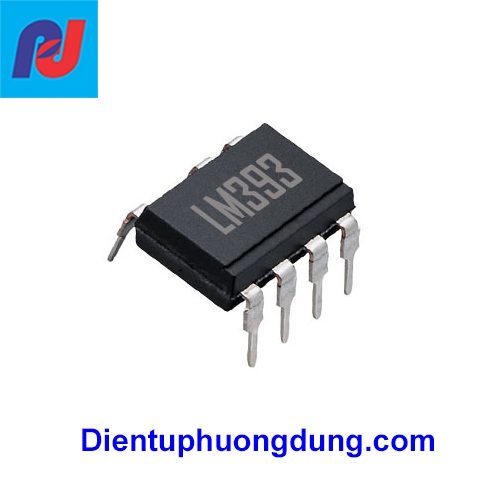

LM393 DIP8

LM393 là vi mạch gồm hai bộ so sánh hoạt động độc lập với điện áp bù nhỏ cỡ 2.0mV, hoạt động với cả nguồn cấp đơn hoặc hai nguồn đối xứng. Vi mạch LM393 tương thích với cả hai chuẩn TTL và CMOS, được sử dụng nhiều trong các bộ chuyển đổi tương tự – số đơn giản, trong các khối VCO, trong các mạch tạo trễ thời gian, sóng vuông, các mạch dao động và cổng logic số thế cao.

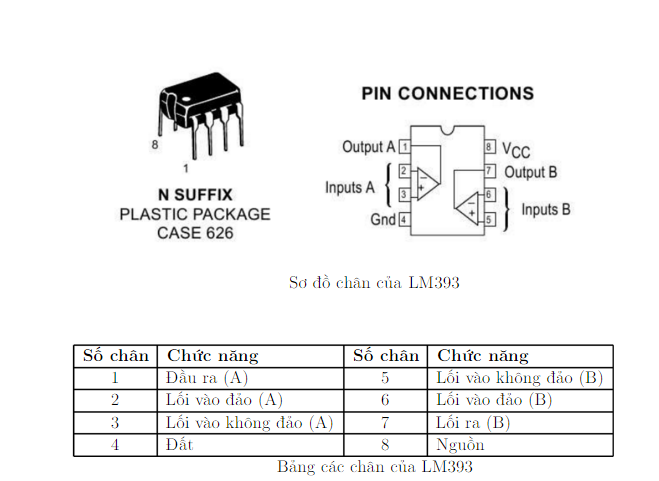

Thông số kĩ thuật

Tải: Datasheet

Đặc điểm của LM393

• Dải nguồn nuôi rộng từ 2Vdc đến 36Vdc.
• Dải nguồn nuôi kép +/- 1Vdc đến +/- 18Vdc.
• Dòng cực máng rất thấp độc lập với điện áp nguồn nuôi: 0.4mA.
• Dòng lối vào thấp: 25nA.
• Dòng offset lối vào thấp +/- 5nA và điệp áp off set cực đại là +/- 3mA.
• Dải điện áp lối vào chung thấp (bao gồm cả mức điện áp bằng đất).
• Dải điện áp lối vào vi sai bằng với điện áp của nguồn cung cấp.
• Điện áp offset lối vào thấp:– 2mA đối với LM393A.– 5mA đối với LM293/393.
• Điện áp lối ra tương thích với các mức log ic DTL, ECL, TTL, MOS và CMOS.
• Điện áp bão hòa lối ra thấp: 250mV, 4mA
